1.机械密封和釜体之间的(梯形)软密封,使物料可在真空下操作;
2.桶体可电、蒸气、水及油循环加热。传动轴上的独特温度探测装置,确保物料温度误差小于±1℃, 带夹套,可实现加热冷却;
3.桶体内壁为大型立车精加工,再经大型抛光机自动抛光,确保行星架上的活动刮刀在旋转时,把桶体内壁上的物料完全挂掉;

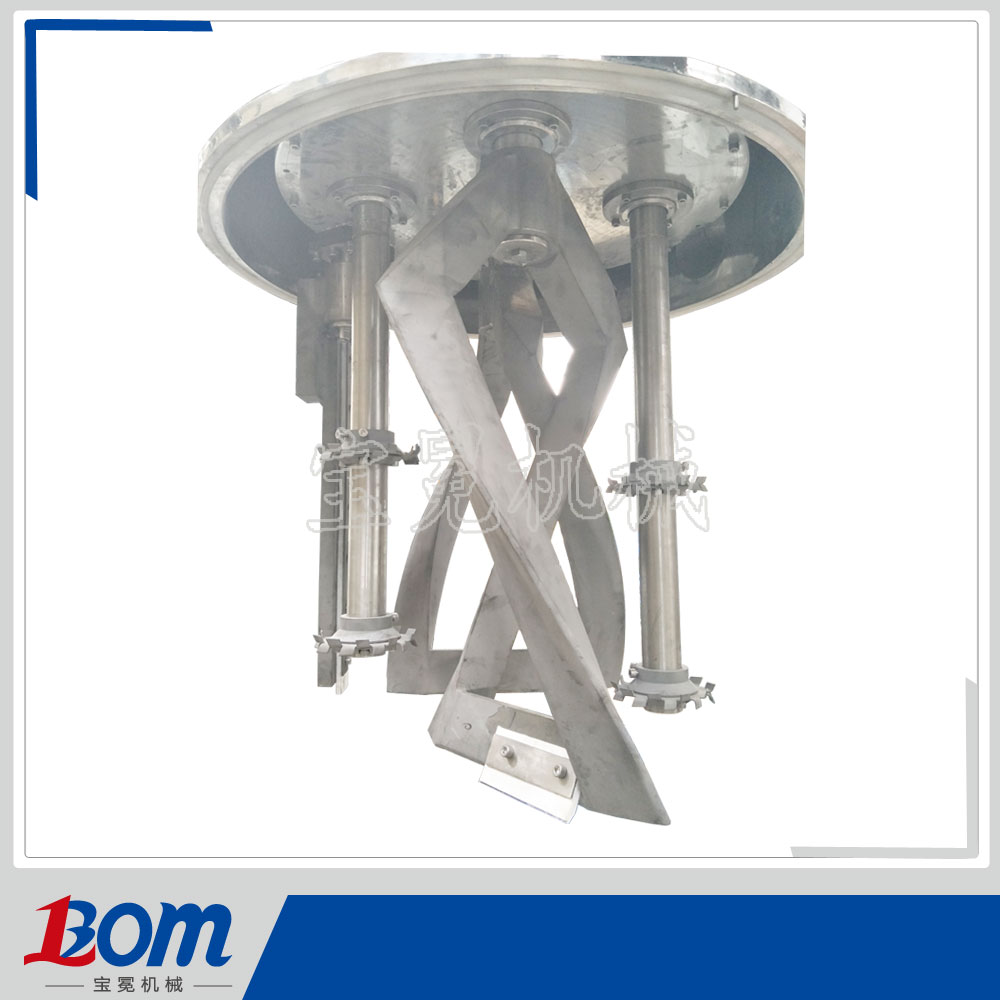

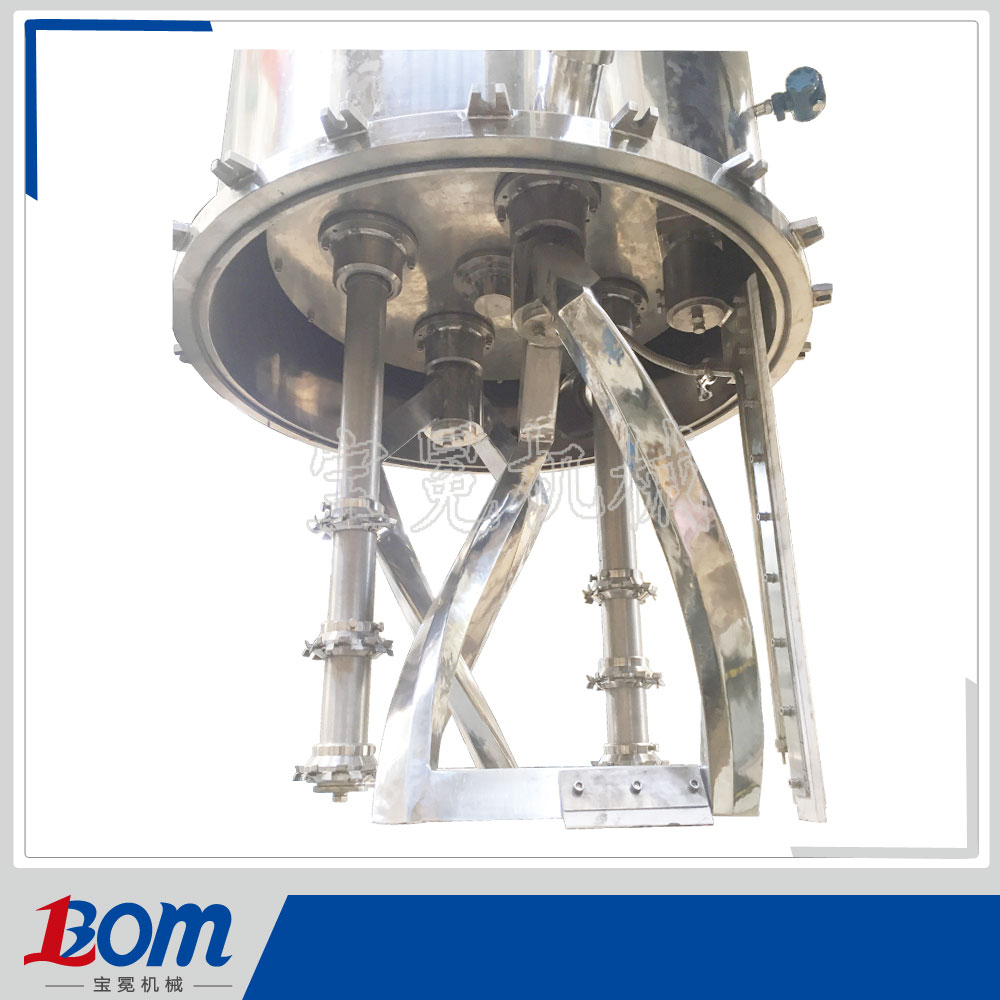

4.桶内框式搅拌桨,在公转的同时也自转,使物料上下及四周流动,从而可在很短时间内达到混合(混炼)效果,效果是普通混合机的十几倍;
5.桶内的搅拌桨的公转、自转和刮壁搅拌器均采用变频调速;
1.机械密封和釜体之间的(梯形)软密封,使物料可在真空下操作;
2.桶体可电、蒸气、水及油循环加热。传动轴上的独特温度探测装置,确保物料温度误差小于±1℃, 带夹套,可实现加热冷却;
3.桶体内壁为大型立车精加工,再经大型抛光机自动抛光,确保行星架上的活动刮刀在旋转时,把桶体内壁上的物料完全挂掉;
4.桶内框式搅拌桨,在公转的同时也自转,使物料上下及四周流动,从而可在很短时间内达到混合(混炼)效果,效果是普通混合机的十几倍;
5.桶内的搅拌桨的公转、自转和刮壁搅拌器均采用变频调速;

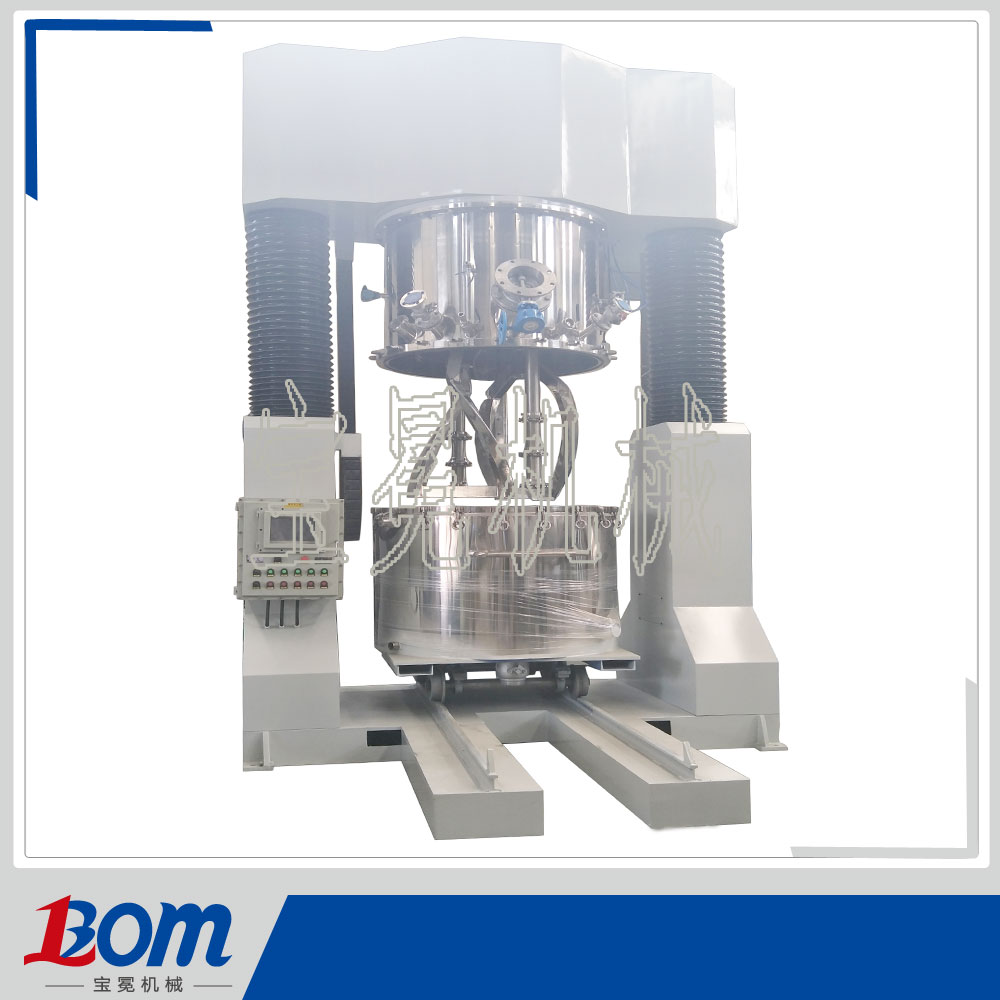

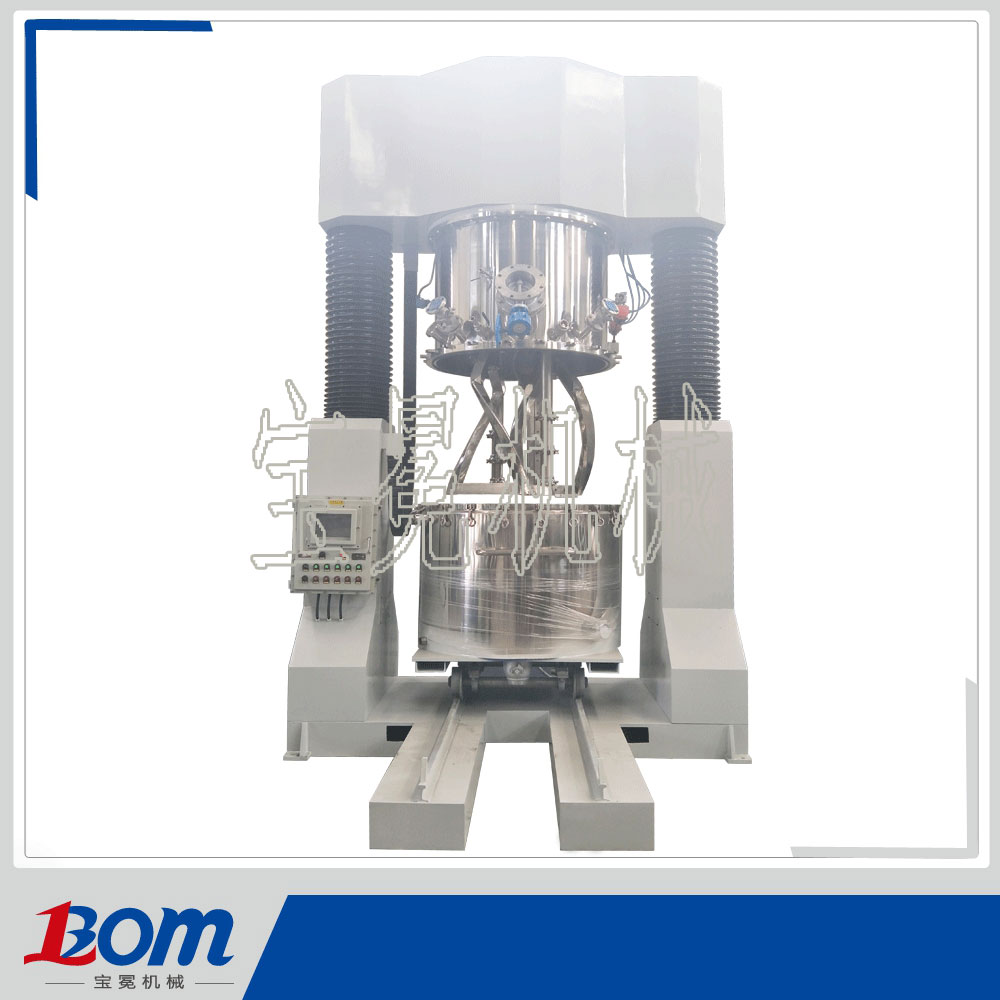

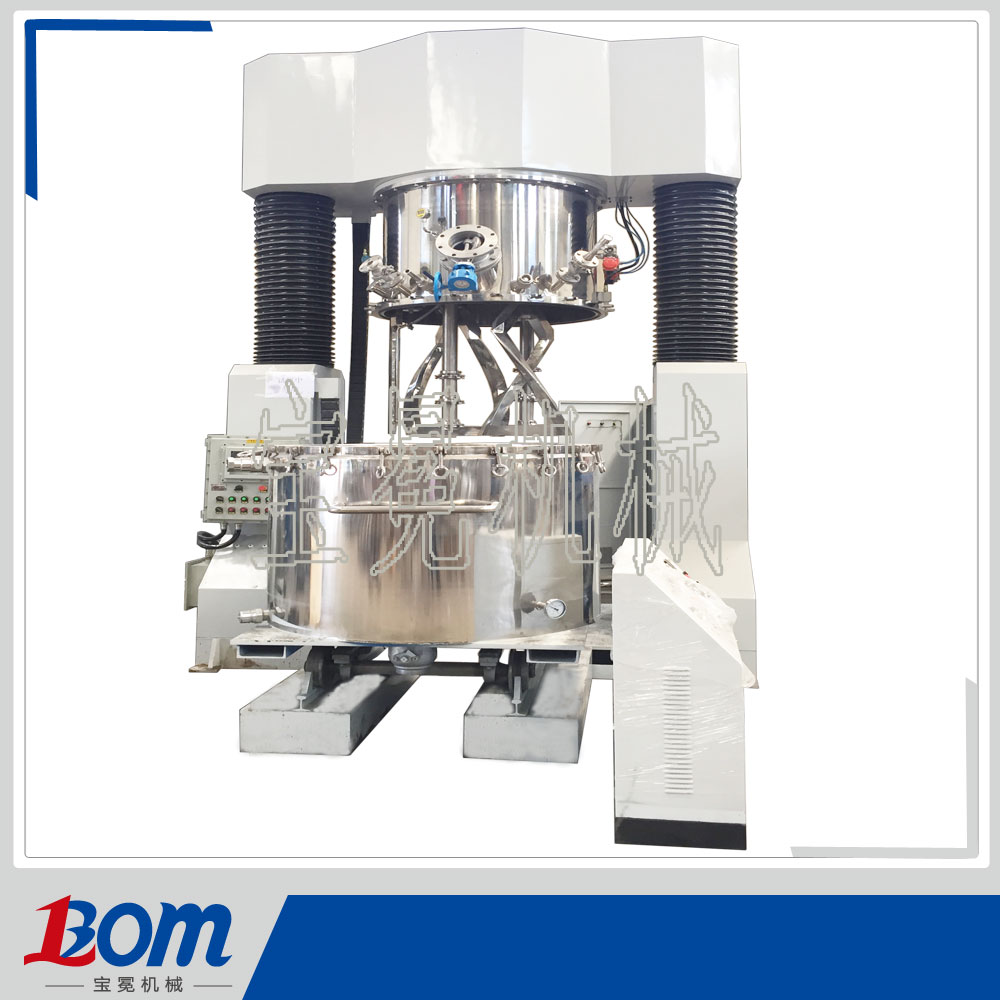

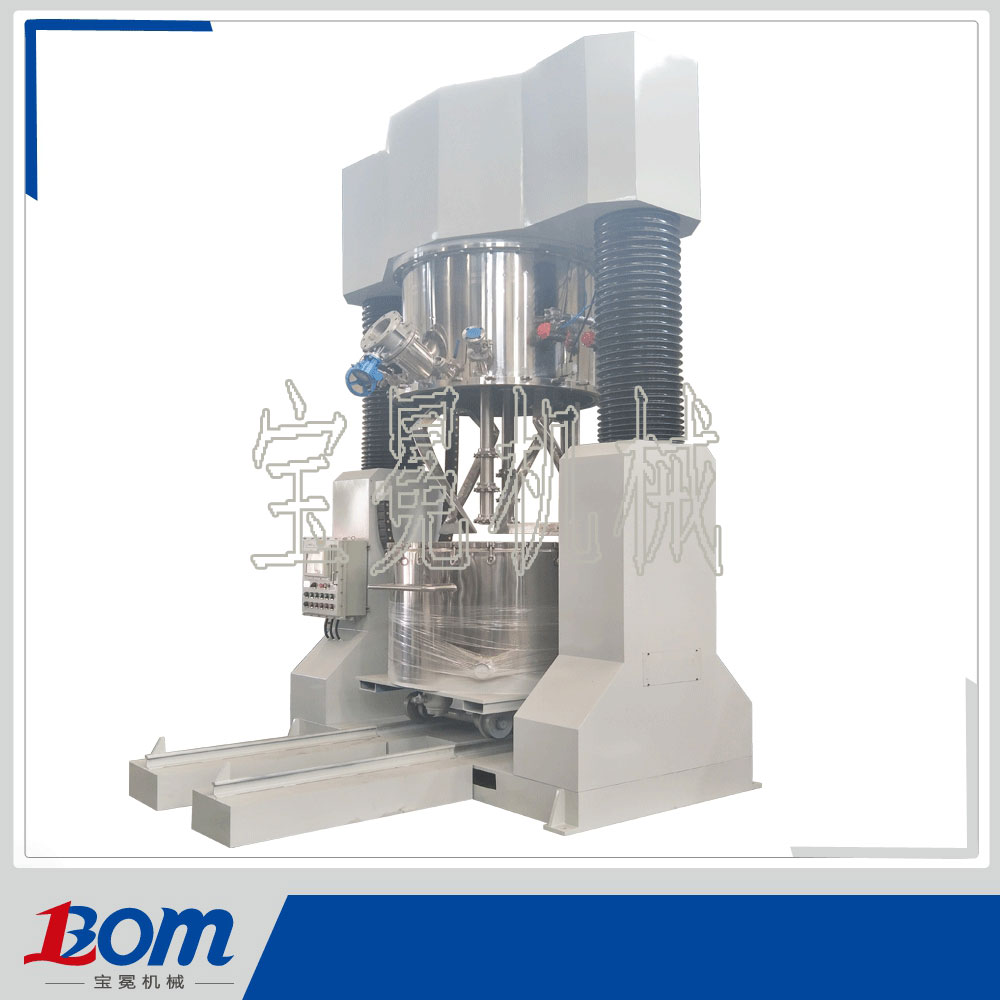

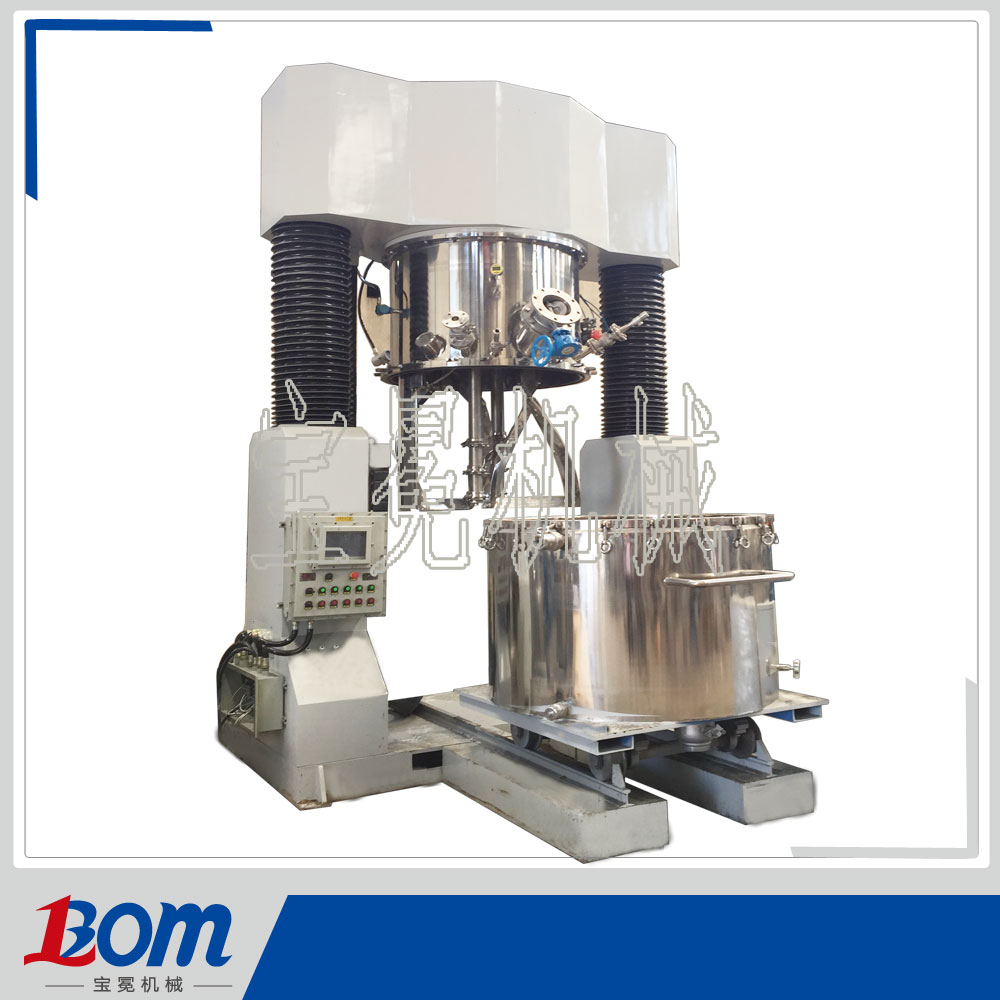

大型双行星真空搅拌机由机架、电机、减速机、液压系统、传动系统、行星齿轮箱部件、搅拌部件、压料系统、控制系统等组成;
通过电机减速机传递动能到行星齿轮箱,行星齿轮箱内部通过齿轮啮合传递足够扭矩到传送轴,带动分散轴和低速啮合轴进行剪切,混合;行星齿轮箱内部各搅拌分散部件分别做不同转速自转的同时,整体围绕中心线做低速公转运动。
桶体内壁采用大型立车精密加工和大型抛光机抛光,保证桶体整体圆度和内部同心度,配套刮壁刮底装置,采用耐腐蚀、高温、耐磨性能好的聚四氟乙烯材质作为刮壁刮底的弹性贴壁材料,可在保证无死角的情况下,实现整体物料的搅拌均匀;
采用独特设计的液压系统,在物料搅拌均匀后,通过液压系统挤出出料;
型号 |
BMXJ-1000 |
BMXJ-1200 |
BMXJ-1600 |
BMXJ-2400 |
设计容积(L) |
1300 |
1500 |
2000 |
3000 |
有效容积(L) |
1000 |
1200 |
1600 |
2400 |
搅拌功率(KW) |
45 |
55 |
75 |
110 |
公转转速(RPM) |
0-20 |
0-15 |
0-9 |
0-9 |
自转转速(RPM) |
0-45 |
0-35 |
0-24 |
0-24 |
刮壁转速(RPM) |
0-20 |
0-15 |
0-9 |
0-9 |
分散功率(KW) |
55 |
75 |
90 |
135 |
分散转速(RPM) |
0-1100 |
0-960 |
0-960 |
0-960 |
液压功率(KW) |
5.5 |
7.5 |
11 |
15 |
升降方式 |
液压升降 |
|||
升降时间(S) |
10-20S可调 |
|||
升降行程(mm) |
1100 |
1300 |
1400 |
1500 |
真空功率(KW) |
4-11KW |
|||
真空度(MPA) |
≤-0.098 |
|||
加热方式 |
内置电加热棒或外置水浴(油浴)系统 |
|||
冷却方式 |
自然冷却或外置循环水系统 |
|||
测温方式 |
物料直接接触测温或夹层测温 |
|||
温度误差(℃) |
±1℃ |
|||
控制方式 |
按钮式或PLC控制 |
|||
工作电源 |
380V-480V/50-60HZ/3p |
|||
设备材质 |
与物料接触部分为SUS304或SUS316L卫生级 |
|||
备注: 1、表中处理量是以”粘度值为30万cps”为参考所设计的数据,选型时应根据产品的粘度、特性等参数进行计算; 2、2、本表未能包括所有产品,了解更多请和我们销售工程师联系; |
应用领域:锂电池浆料、密封胶、硅胶、胶黏剂、油墨、食品、医药,化妆品,新能源材料 等行业
适用物料:固-液、液-液相的分散、混合,粘度小于500万CPS,固含量小于90%的各种流体混合;
